洗片機是 X 線成像的必要設備，是 X 線成像質量控 制的重要組成。WYS2002-96/22 型野戰洗片機具有良好的 移動便捷性和野外適應性，主要裝備于師（旅）醫院、團 （旅）衛生隊、應急機動醫院及其他醫療分隊，供戰時和平 時配合野戰 X 線機沖洗膠片，用于放射診斷 。

野戰洗片機的結構布局

 野戰洗片機整機結構由機體與遮光罩兩大部分組成，遮 光罩用搭扣固定在機體上。遮光罩供明室內洗片使用，遮光 罩采用 ABS 塑料注塑成型，由罩體、手孔固定板、手孔套袖 和片盒蓋等組成；機體由機箱、內蓋、輸片系統、傳動系統、 加熱系統、藥液循環系統、溫控系統、電氣系統等構成。

工作原理

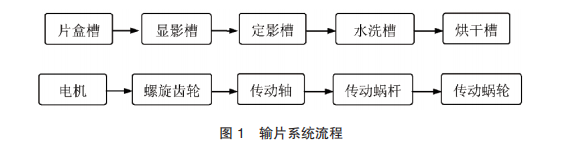

機箱由顯影槽、定影槽、水洗槽、烘干槽、傳動槽、 電氣槽、進片臺及片盒槽構成 [2]、機箱中央是 3 個藥液槽， 用于盛放顯影液、定影液和清洗水，藥液槽底部裝有電熱 管、傳感器、液位開關和排液管，底部做成傾斜狀，以便 排放藥液時能將殘液排盡。藥槽上部安放輸片架，兩側開 有循環藥液的進口和出口。藥槽左側為輸片架傳動槽，右 側為循環藥液傳動槽。藥液槽前端是烘干槽，安裝烘干架 和熱風管道。烘干槽前面是電氣槽，安裝了全部電氣控制元器件，面板上裝有開關和溫控器。藥液槽的后面是傾斜 的進片臺，用于引導膠片進入輸片膠輥之間。機箱的后端 是片盒槽，用來在暗盒中裝入和取出膠片使用。 傳動部分采用同步電機做原動機，通過一組互相嚙合 的螺旋齒輪把扭力輸送到傳動軸上，再由傳動軸上的各組 蝸桿與輸片架上的蝸輪嚙合，將扭力分配到各組輥軸上， 從而驅動膠片沿著帶有曲率的導向板波浪式地前進，依次 通過顯影槽、定影槽、水洗槽和烘干槽，最終完成沖洗的 全過程（圖 1 ）

故障維修

輸片系統常見故障有膠片不能正常進入機器或者在機 器內不能按正常設定時間傳輸。

（1 ）啟動機器后，檢查進片指示燈是否熄滅。檢查電 源和保險，確保電路暢通。

（2 ）打開洗片機，進行洗片試 驗，觀察各主動軸上蝸輪、蝸桿嚙合轉動是否正常。對嚙 合不良的齒輪和變形的膠輥予以更換。

（3 ）確保電路暢通 的情況下，進行洗片試驗，若主動軸不轉動，則為傳動電 機故障。更換傳動電機即可排除故障。

常見故障四故障現象：無法打開密封門。

 故障分析及排除：

（1 ）內室中存在正壓或者負壓，在 內室的壓力為零之后再打開密封門。

（2 ）沒有抽回門上的 密封條，對真空泵是否抽空，是否堵塞門的密封管路，真 空泵能否反轉進行檢查，解決上述問題。

（3 ）可能是門電 機出現了故障，對門電機進行檢查和維修。

（4 ）門傳動系 統存在過大的負載，在門傳動系統上添加高溫的潤滑油。

（5 ）門膠條出現損壞，造成門出現漏氣現象，需要更換門 膠條。

（6 ）電動換向閥出現損壞，無法起到門卸壓作用， 導致密封門無法打開，需要檢修電動換向閥。

結語

 脈動真空滅菌器的正確操作和維修保養，能夠使設備 的使用壽命得到有效延長，同時也能降低故障的發生率。 脈動真空滅菌器在醫院中應用比較廣泛，對醫院的滅菌工 作有重要影響。醫院滅菌工作人員要對脈動真空滅菌器的 工作原理有所了解，并能夠及時解決出現的一些常見故障， 從而提高滅菌器的使用效果。
